六、网络配件

本文整理自磊科官方飞书知识库：磊科 Netcore 知识库

1、无线网桥

• 在售款官网链接：NC3005（500 米电梯网桥）、NC9003（3KM 网桥）

• 停产款：NC3001（1KM 网桥）、NC9002（2KM 网桥）

1.1 NC3005/NC9003（在售款）

适用型号：

以下内容适合磊科 NC3005 电梯网桥、3 公里 NC9003 户外网桥等型号。

• NC3005/NC9003 说明书电子版下载

https://pan.baidu.com/s/1uQtOKzhJ1P2f7lb6wf-bYg?pwd=d75h 提取码： d75h

• 登录地址是多少：如果局域网内有路由器的情况，网桥会获取一个新的 IP 地址，在路由器上能看到，通过这个地址可以登录。在没有路由器的情况下默认是 169.254.254.254

• 默认登录账号和密码：admin（相同）

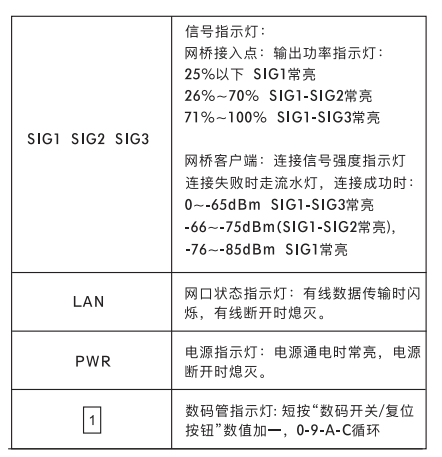

1.1.1、指示灯状态说明

1.1.2、监控摄像头添加不上

现象：部分摄像头不兼容的问题，摄像头获取不到 IP 地址。 网桥配置正确，网桥放到网络环境后摄像头无法获取到 IP 地址，识别到的 IP 都是摄像头默认 IP 地址，由于地址冲突无法添加。 解决方法：拿下来摄像头到硬盘录像机处，连接上手动激活（获取到 IP）后再重新装回去。即需要先把摄像头跟 NVR 直连激活后再使用。

1.1.3、150 个以上的摄像头环境，偶尔有些摄像头没有监控画面？

现象：装好了有画面，断电或过一段时间部分监控没有画面了。 如果一小区全用这个型号，在一个大的局域网下，由于网桥自动获取 IP 地址，在 IP 地址池有限且没有划分 VLAN 的情况下，会出现跟摄像头和网桥之间抢 IP 地址的情况，尤其是摄像头超过 150 个，IP 地址使用的是 2-254 的地址段，容易出现这样的问题。 解决方法：在路由器或三层交换上做绑定 IP/MAC，尤其是网桥的 IP/MAC。

1.1.4、网桥对焦角度问题

磊科 NC 系列网桥采用的是定向天线，所以网桥有一个辐射传输角度问题，网桥不管什么品牌的都是以定向天线为主。 磊科网桥传输角度：水平 60°，上下 30° 也就是主从网桥，不管是一对一、还是一对多，都建议在水平 60°上下 30°的夹角范围内效果最佳。

1.1.5、网桥 2 个指示灯 LAN 不亮，但是其他灯正常（如下图）

说明网桥供电正常，问题大概率出现在了网线、水晶头上，重新做水晶头后用测线仪测试保证 8 芯全通。

原因：24V 非标 POE 网桥是使用的网线需要是 8 芯，也就是说 1236 供网、4578 供电，当出现 1236 某 1-2 个线序出现接触不好或不通的时候就会出现设备除了 LAN 口灯不亮其他灯正常的情况。

1.1.6、常见设置教程

• 如何设置能搜到磊科 NC3005/NC9003 主网桥的 WiFi 信号？

1.2 NC3001/NC9002（停产款）

1.2.1、基础知识

默认登录 IP：NC3001、NC9002 这两个型号，登录地址分别是 192.168.188.252 或 253（主从网桥登录地址不同）。

1.2.2、设置教程

• 磊科无线网桥一键配对操作教程

• 磊科无线网桥一配二操作步骤教程

• 磊科无线网桥一配多设置视频教程（一配三为例）

• 如何查看磊科无线网桥的接收信号强度/无线信道/IP 地址？

• 解决磊科无线网桥设置成功了客户端能获取 IP 但无法连接外网的问题！

2、光收发器

磊科光收发器主要有两个规格官网链接：

• NFC-20A、NFC-20B 百兆 20KM

• NFG-03A、NFG-03B 千兆 3KM

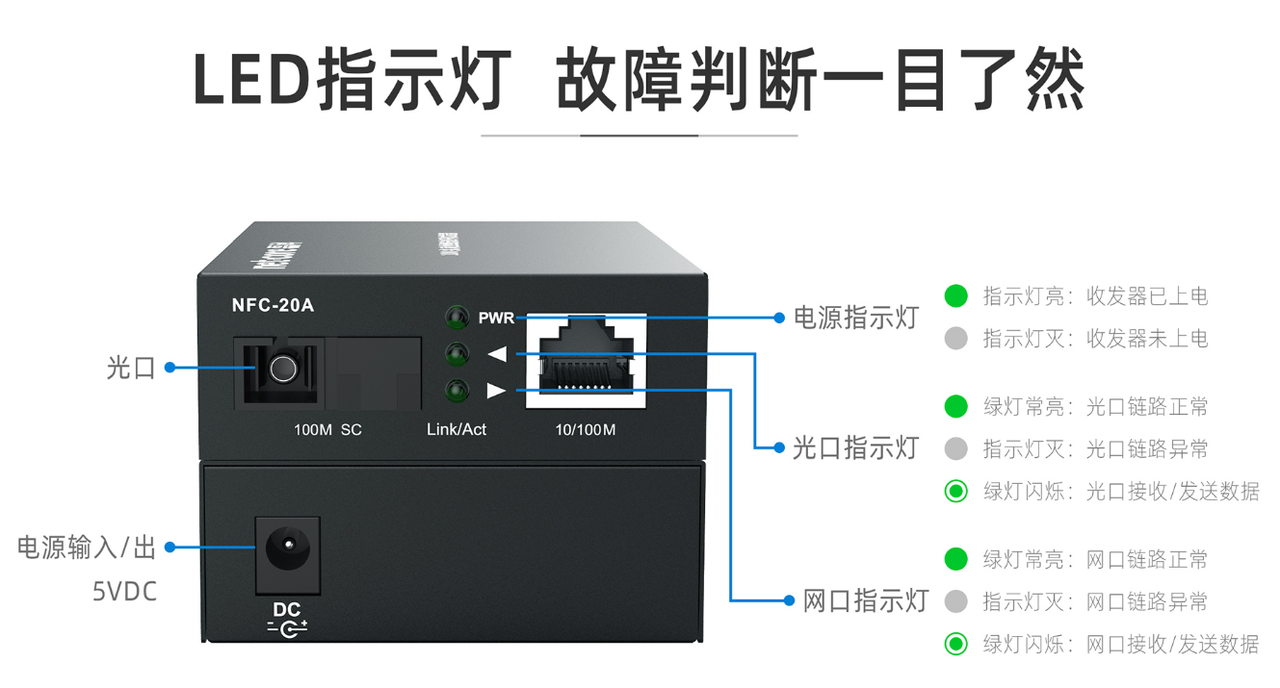

2.1 光收发指示灯状态

可以通过磊科光收发器指示灯的状态来判断遇到的故障，从而分析相关问题。

2.2 安防网络知识

• 720P、1080P、3MP、5MP 是多少万像素，多大带宽码流？

• 光纤收发器和光模块如何对接使用？

• 小白也能看懂 GB、Gb、MB、Mb、KB、Kb、Byte、bit 关系的学习笔记
